آموزش گام به گام مهمترین کدهای خطای آسانسور

کدهای خطای آسانسور نشان دهنده بروز ایراد در عملکرد آسانسور می باشد و به کاربران نشان می دهد که مشکلی در یک بخشی از آسانسور به وجود آمده است.

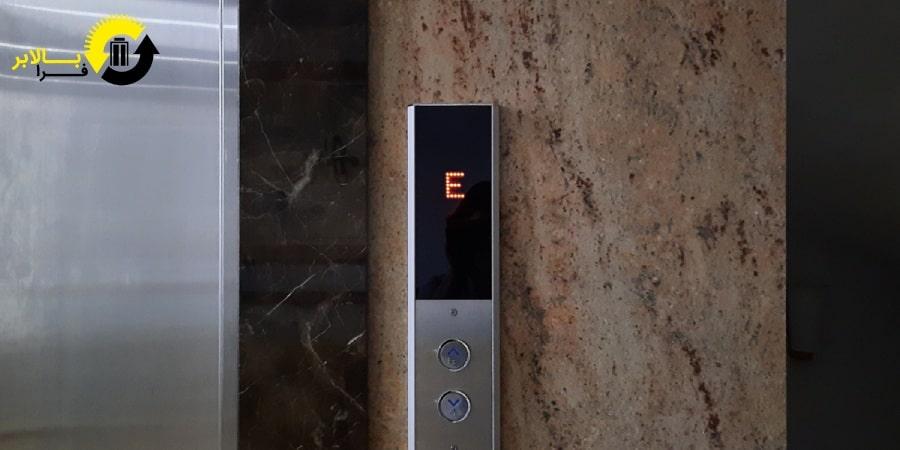

خطاهای آسانسور توسط تابلو فرمان شناسایی می شوند و روی صفحه نمایشگر تابلو فرمان به نمایش در می آیند تا در صورت مشاهده کدخطا بتوانید به راحتی آن را عیب یابی کنید.

در ادامه با کدهای خطای آسانسور آشنا می شویم تا بتوانید مشکل پیدا کرده و از خرابی های بزرگ جلوگیری کنید. از شما خوانندگان دعوت می کنیم تا انتهای این مقاله از شرکت آسانسور فرا بالابر ما را همراهی کنید.



35 مورد از کدهای خطای تابلو فرمان آسانسور

1. DOOR IS OPEN ۴۰۱– FL G MU۰۱ MD۰۱

این کدخطا نشان دهنده کنتاکت دوشاخه برق طبقات و قطعی در سوئیچ ‌های قارچی می باشد.

برای رفع مشکل  کنتاکت دوشاخه برق و وضعیت قطعی سوئیچ‌ های قارچی در ته چاه آسانسور را بررسی کنید.



2. SAFTY_/_EO ۴۲۰– FL ۳ MU۰۸ MD۰۸

در صورتی که سوئیچ‌ های پایین و بالا و قارچی ته چاه قطع شود یا فیوز 110 ولت خراب شود، هم چنین کنتاکت دو شاخه برق طبقات به خوبی متصل نشده باشد، با این ارور مواجه می شود.

برای رفع این ایراد بهترین کار چک‌ کردن و رفع مشکل کنتاکت دوشاخه برق، رفع قطعی سوئیچ‌ های قارچی در ته چاه آسانسور می باشد.



OPENING ERROR E۸- FL ۳ MU۰۷ MD۰۷ .3

این ارور در آسانسور به دلیل مشکل فنی موتور در باز کردن درب و چسبیدن لته‌ های کابین به کف که مانع باز شدن درب می‌شود، به نمایش در می آید.

برای رفع این مشکل بایستی موتور را چک و تقویت کنید . هم چنین لته های کابین را باز کنید تا درب ها باز شود.



4. DOOR OPEN- FL ۶ MU۱۳ MD۱۳

در صورتی که مدت زمان باز شدن درب آسانسور طولانی شود، این مشکل به وجود می آید.

برای رفع این مشکل اتصال دو شاخه طبقات را بررسی کنید.



5. error Main

همه ورودی ‌ها فعال یا غیرفعال شده است.

این ایراد با چک‌کردن ورودی ‌ها و رفع مشکل فعال یا غیرفعال‌شدن آن ها برطرف می شود.



6. ۷۱ on Error

در صورتی که مدار ایمنی از نقطه 71 حرکت آسانسور قطع شود با این ارور مواجه می شوید.

برای رفع این مشکل قطع‌ شدن مدار ایمنی و رفع آن را به خوبی بررسی کنید.



7. ۶۶ on Error

این ارور نشان می دهد که مدار ایمنی از نقطه 66 حرکت آسانسور قطع شده است.

با بررسی قطع‌ شدن مدار ایمنی و رفع آن مشکل برطرف می شود.



8. ۶۸ on Error

مدار ایمنی از نقطه 68 حرکت آسانسور قطع شده است.

این کدخطا با بررسی مشکل قطع ‌شدن مدار ایمنی برطرف خواهد شد.



9. Error Contactor

این کدخطا در آسانسوروجود مشکل در تیغه کمکی کنتاکتورها را نشان می دهد.

تیغه کمکی کنتاکتور را بررسی و مشکلات احتمالی آن را رفع کنید.





10. Error FTO

در صورتی که موتور داغ شده و سنسور فعال شود این ارور را مشاهده می کنید.

برای رفع این مشکل سنسور حرارتی را چک کنید و از سرویسکار آسانسور کمک بگیرید.



11. Releveling

این کدخطا بیشتر در تابلو فرمان هیدرولیک هنگام level کردن مجدد به وجود می آید.



12. Error Crv & Mrv

این ارور در صورت فعال‌ شدن هم ‌زمان رویزیون کابین و تابلو فرمان فعال می شود.

برای رفع این کدخطا رویزیون باکس را چک کنید و از سرویسکار آسانسور بخواهید این ایراد را برطرف کند.



13. Reset for start

این کدخطا در آسانسور نشان می دهد که تابلو فرمان برای استارت، مجددا فعال شود.



14. Error Travel

وجود مشکل حرکتی در آسانسور را نشان می دهد.



15. Motor move invers

ایرادی در جهت حرکت کابین رخ داده است.



16. Wrong password

هنگامی که کد ورود به تنظیمات اشتباه باشد این خطا به نمایش در می آید.



17. Error Ca1 & Can

این کدخطا نشان دهنده فعال‌ شدن هم زمان سنسورهای اضطراری آسانسور می باشد.

برای رفع مشکل از یک تعمیرکار آسانسور بخواهید تا دلیل فعال‌ شدن سنسورهای اضطراری پیدا و رفع کند.



18. Floor key active

این کدخطا یعنی شستی طبقه فعال شده و کلید بازکننده درب عمل کرده است.

شستی را بررسی کنید.



19. Direction Fault

بروز ایراد در اتصال can و ca1را نشان می دهد.



20. Fault Bypass Safety

در مدار ایمنی مشکل ایجاد شده است.



21. Closing Time out

وقتی زمان بسته شدن درب آسانسور طولانی می شود این ارور به نمایش در می آید.

این مشکل باید توسط یک سرویسکار آسانسور بررسی شود.



22. SERI STOP IS OPEN

این کد خطا نشان می دهد که برق ترمینال TP4 قطع شده است.

قطعی برق ترمینال را چک کنید.



23. CONTACTORS ERROR

در صورتی که یکی از کنتاکتورها چسبیده باشد با این کدخطا مواجه می شوید.



24. Error Load Over

ظرفیت کابین بیش از حد مجاز است.



25. Error Fatal

پارامترهای نامعتبر در حافظه سیستم به وجود آمده است.

برای رفع این مشکل حافظه سیستم را ریست یا پارامترهای نامعتبر را پاک کنید.



26. eeprom is missing

در صورت موجود نبودن آی سی حافظه این نوع خطا رخ می‌دهد.



27. G22 is not ready

در صورت قطع بودن کنترل فاز یا فیوز تغذیه این خطا داده می شود.



28. Error in 4BS

قطع بودن میکروسوئیچ ترمز



29. Fire

در صورتی که میکروسوئیچ آتشنشانی فعال باشد.



30. Fault S.S. wiring

خطا در سیم کشی سری استپ.



31. EC32 is not ready

نصب نبودن برد گسترش نصب



32. Error in request key

خطا در شستی احضار.



33. Noise in serial

برای عیب یابی این خطا، باید بررسی کرد که ارتباط بین دو تابلوی دوپلکس وصل است یا قطع.



34. Two SS door cabin

دو در با استفاده از رله‌های DO و DC به صورت نرم‌افزاری قابل کنترل هستند.



35. Pull out jumper

جامپر برد EC16 را بردارید.



خطاهای مربوط به درایو آسانسور

بعد از بررسی کدهای خطای مربوط به فرمان به کدهای خطای مربوط به درایو آسانسور می پردازیم. درایو آسانسور بخشی است که سرعت و شتاب موتور آسانسور را کنترل می کند. در صورت بروز اختلال در کارکرد درایو روی نحوه حرکت آسانسور تاثیر می گذارد و باعث نمایش کدهای خطا می شود.



خطای LF در درایو آسانسور

این کدخطا در اثر وجود مشکلات و تداخلات در قطعات الکتریکی به وجود می آورد

برای رفع این مشکل کافی است اقدامات زیر را انجام دهید:

• اتصال UVW به موتور و اتصال در اینورتر آسانسور را بررسی کنید.
• سپس ولتاژهای مناسب بین ترمینال ‌های مختلف درایو را هم چک کنید
• اگر مشکل برطرف نشد از یک متخصص آسانسور کمک بگیرید.



خطای فرمان نگرفتن درایو

در صورت فرمان دادن تابلو فرمان به درایو ؛ اما درایو فرمان را دریافت نکرد. مراحل زیر را انجام دهید تا مشکل برطرف شود:

• چراغ BB روی تابلو را چک کنید تا خاموش شود تا درایو فرمان حرکت را صادر کند. اگر چراغ خاموش نشد درایو فرمان را دریافت نکرده یا اجرا نمی‌کند.
• ورودی‌ های درایو و تابلو فرمان را بررسی کنید
• سیم‌کشی را بررسی کرده و بروز مشکل احتمالی در سیم کشی را از بین ببرید
• اقدام بعدی تعمیر برد است



خطای EF

خطای EF یا External Fault که وجود مشکل در برق ورودی ساختمان را نشان می دهد. در واقع برق AC ورودی به تابلو فرمان آسانسور دچار ایراد شده است. هنگامی که برد موتور ایمنی یا Safty Board ایراد در برق ورودی را شناسایی کند، خطای EF به نمایش در می اید تا از آسیب به سیستم آسانسور جلوگیری کند.علت های نمایش این کدخطا در آسانسور عبارتند از:

• اگر فازهای R ، Sو T برق ورودی به هم زیخته و با یکدیگر جا به جا شده است
• یکی از سه فاز ورودی قطع شده است
• ولتاژ فازهای ورودی با یکدیگر متفاوت هستند



دکمه ریست در آسانسور

دکمه ریست در آسانسور می تواند برخی از مشکلات آسانسور در صورتی که خیلی جدی نباشند را برطرف کند. به این ترتیب برنامه های درایو کنترل حرکت و برد اصلی بارگذاری می شوند.

برای ریست تابلوفرمان باید مدار تغذیه تابلو فرمان آسانسور را قطع و وصل کنید. معمولا برای ریست کردن آسانسور کلید مشکی روی تابلو سه فاز را باید بچرخانید تا از حالت یک به صفر تغییر پیدا کند و بعد از یک دقیقه دوباره آن را به حالت یک برگردانید.

چنانچه ایراد آسانسور از نوع نرم افزاری باشد ریست می تواند آن را به حالت نرمال برگرداند. اما اگر همچنان بعد از ریست آسانسور مشکل برطرف نشد بایستی از یک متخصص آسانسور بخواهید که آسانسورتان را بررسی و مشکل را پیدا کند.

عیب یابی تابلو فرمان آسانسور

آسانسور متشکل از قطعات و تجهیزات فراوان و پیچیده است بنابراین هر گونه ایراد در این قطعات می تواند باعث ایجاد کدهای خطای آسانسور شود. تمام این قطعات به تابلو فرمان متصل می شوند و تابلو فرمان کار کنترل کلیه این قطعات را برعهده دارد.

تابلو فرمان یک نمایشگر کوچک دارد که کدهای خطای آسانسور روی آن نشان داده می شود دارد. شما می توانید در صورت مشاهده با مراجع به دفترچه راهنمای تابلو فرمان آسانسور آن مشکل را شناسایی کنید لازم به ذکر است که بیشتر خطاها مربوط به تابلو فرمان و بخشی از این کدخطاها درایو تابلو فرمان می باشد. فرابالابر از بهترین مراکز فروش آسانسور، نصب و تعمیر آن است.



مرکز سرویس و تعمیرات تخصصی آسانسور

در این مقاله به معرفی کدهای خطای آسانسور به طور کامل پرداخته شد. اگر با کدهای خطای آسانسور مواجه شدید قبل از دستکاری بهترین کار این است از یک متخصص کمک بگیرید.
